第一章、網吧出入管理系統總述

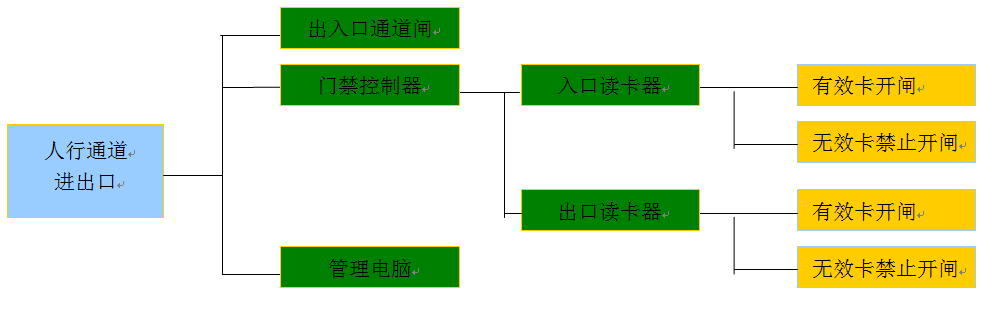

網吧出入管理系統結構圖
網吧出入管理系統是一個以居民二代身份證、三代身份證為出入場所憑證的人行通道出入管理系統，該系統將先進的身份證識別技術和軟件管理相結合，通過門禁控制器與網絡高清攝像頭的讀卡拍照識別，對進入網吧的人員進行篩選、登記及管理。
隨著社會的進步與發展，人們的生活方式也發生著日新月異的變化，新式網吧（即網咖）成為了越來越多人休閑娛樂的公共場所。長期以來，網吧都是全開放的公共場所，各式各樣的人員都可以隨意進出，人流復雜的傳統網吧與新式網咖的安全管理問題隨之成為了公眾關注的焦點。網吧盜竊、吸毒、一人登記多人上網，廁所內“牛皮蘚”廣告，未成年人非法上網已成為網吧行業的頑疾，一些網吧更是成為“流浪者之家”，這給網吧管理者帶來了極大的不便和極大的困擾。為了改變這種現狀，智能化的網吧出入安全管理系統順應而生。這項高科技產物不僅有效的解決了未成年人非法上網的問題，限制了無身份證人員、非上網閑雜人物、企圖作案人員進入網吧，杜絕了無業人員到網吧睡覺等現象，有效的降低了網吧盜竊犯罪率，還大大的改善了網吧上的上網環境，提高了管理效率，實現了網吧管理者滿意，消費者安心，公安機關放心的多方共贏的局面。
在網吧出入安全管理系統中，進入網吧的人員首先進入網吧收銀臺，利用身份證開通有效上網賬號，然后一證一人手持身份證進入網吧通道管理系統。持證者將身份證放在出入口通道閘的感應區掠過，讀卡器感應到身份證后，判斷身份證的有效性。對于有效的身份證，人行通道閘的閘門自動打開，并將相應的數據存入數據庫中。若持無效的身份證，則讀卡無效，通道閘將無動作，不予通行。同時網吧出入管理系統具有強大的數據處理功能，可以完成各種參數的設置，數據的收集和統計，并能夠打印有效的統計報表。
第二章、本方案設計依據
《大樓通信綜合布線系統》（UD/T926）郵電部1997
《建筑智能化系統工程部設計管理暫定行規》建設部1997
《火災自動報警系統工程設計規范》國家計委1988
《建筑與建筑群綜合布線系統工程施工及驗收規范》（GB/T50312-2000)
《智能建筑工程質量驗收規范》GB50339-2003
《安全防范工程技術規范》（GB50348-2004）
《高層民用建筑設計防火規范》（GB50045-95）
《智能建筑設計標準》（GB/T 50314-2006）
《入侵報警系統工程技術規范》（GB 50394-2007）
《綜合布線系統工程設計規范》（GB 50311-2007）
《出入口控制系統工程技術規范》（GB 50396-2007）
《民用建筑電氣設計規范》（JGJ 16-2008）
《中國電氣裝置安裝工程施工及驗收規范》（GBJ232—82）
《低壓配電裝置及線路設計規范》（GBJ54—83）
《商用建筑物布線標準》（EIA/TIA 568A/568B）
《電氣裝置安裝工程施工及驗收規范》（ GBJ232-82）
《信息技術-用戶建筑綜合布線》（ISO/IEC 11801）
《電子計算機機房設計規范》（GB50174-08）
《社會公共安全技術防范管理暫行辦法》
第三章系統設計原則及目標
3.1）設計原則
根據我們對本項目需求的理解，本方案設計目標如下：
共2個人員進出通道，設計為擺閘系統，每個通道共需要2臺單機芯擺閘和1臺雙機芯擺閘。
整個系統采取TCP/IP聯網方式，各進出口聯網，中心管理。
系統設計需考慮未來擴展成一卡通系統的可能性，如果采用一張統一的IC/ID卡就可以實現門禁、消費與停車場等統一管理管理。
系統支持二次開發，實現多系統數據接入與送出，可以滿足與公安部門聯動傳送異常人員數據。
3.2）系統設計目標
（1）禁止未成年進出網吧
（2）身份證讀卡進出網吧（一人一證，杜絕一身份證多人進入）
（3）讀卡自動拍照留底，實時查詢。
（4）系統設計符合國家及人員通行管理及安全標準。
（5）系統拓?fù)洳捎昧餍械娜藛T進出管理模式。
（6）高安全性：區別于國外的設計，系統更多地考慮了我國的國情，著重加強了人員通過的安全性。
（7）采用計算機網絡TCP/IP管理，脫機運行，網絡擴展性強。
（8）采用標準的工業控制系統結構，可根據用戶的不同要求組織不同系統的配置，方便靈活。
（9）智能通道閘打開或關閉帶紅綠燈提示。
（10）人員通行速度平均35人/分鐘(正常)，開閘反應時間：0.2秒（開到位0.8秒）。
（11）提供黑名單管理功能，當被網吧列為黑名單的身份證讀卡時，閘機將不予通行，并給以語音報警提示。
杜絕未成年人進入
身份證識別進入
出入自動拍照
3.3）網吧擺閘安裝圖

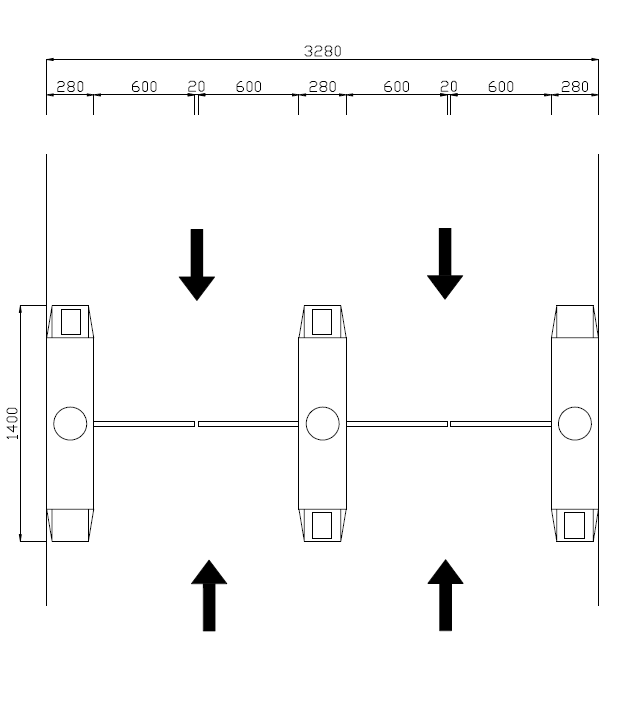

通道與閘機安裝位置尺寸圖

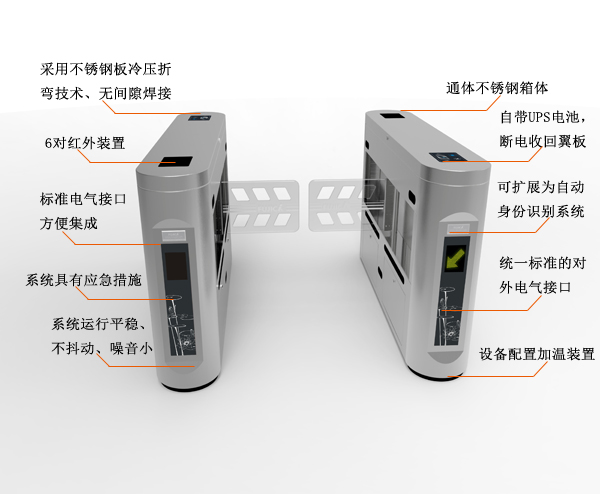

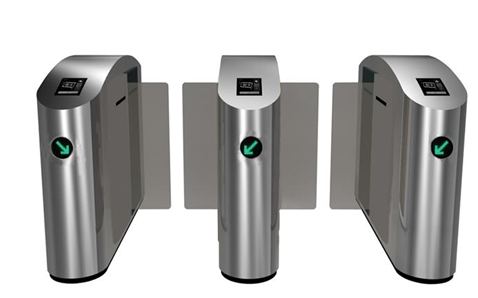

常用通道閘機圖片
第四章、系統功能概述及主要特性
4.1）網吧出入管理系統具有以下的詳細特點
使用方便快捷
系統靈敏可靠
設備安全耐用
能準確地區分身份證件的有效性。
準確記錄身份證件的進出情況。
中央管理，方便快捷。
自動化設計，人員出入快速，提高檔次和效率。
節約管理人員的費用支出，提高工作效率和經濟效益。
4.2）系統基本功能及特點
?讀卡器拍照功能：當持身份證讀卡時，安裝好的網絡高清攝像頭會瞬間抓拍讀卡動作，以便日后查看刷卡記錄，可查詢是否為本人持有效身份證于某個時間點進入了該網吧
?一證一人：本系統只支持合法身份證進出，其他類型的卡片禁止通行。當刷一張身份證，兩人通行時，系統會有語音報警提示，提醒安保人員注意。
?反潛回防尾隨功能：當進入網吧的人員，未經出閘，將身份證伸出給他人再次刷卡進閘時，系統會提示請先出閘，并不予通行。當未刷身份證進入網吧的人員，刷身份證想要離開網吧時，系統將不予通行，并語音報警提醒安保人員注意。
?消防聯動報警功能：當火災有消防聯動報警功能時，通道閘機將自動轉為常開模式，確保人員安全撤離。
?匪警聯動報警功能：當啟動匪警聯動報警功能時，通道閘機將自動轉為常閉模式，防止盜賊趁亂逃離。
?黑名單報警功能：當被網吧列為黑名單的身份證讀卡時，閘機將不予通行，并語音報警提示，提醒安保人員注意。
?數據報表功能：網吧管理員可以根據需要制定周報表或月報表，對數據進行統計、分析、匯總、及打印。
4.3）主要特性
選用廣州市英澤電子有限公司“網吧出入管理系統“主要優點為：
4.3.1）樹立網吧的全新形象
現代化的高科技產品的使用，一定會建立網吧的高大上形象，提升網吧的公信力。我們選用目前最先進的無障礙型擺閘，該新式擺閘采用紅外或微波探測，可隨時對閘機工作狀態、人行位置進行跟蹤，通過內部微型計算機運算，靈活控制通道運轉。當有人需通過進入或出場時，通過身份自動識別，計算機給以通行，并開始跟蹤人員位置，由閘機內部微型計算機控制，做到身份合格給以通行/相反不給通過并且報警提示，當人員走過時，計算機會自動識別是否為一個人通過，如果是兩個人閘機將報警提示，人員通過閘機時閘機內部微型計算機會自動判斷位置，當人員過通閘板后，閘機自動關閉。自動控制管理系統，無論從產品的造型方面，還是自動控制所帶來的先進性及管理的科學性，都將會給網吧管理樹立起良好的形象，使使用我們這套系統的網吧成為同行管理的楷模。
4.3.2）杜絕未成年人員進入
采用身份證讀卡進入，杜絕未成年人員進入，滿足中國相關規定，杜絕未成年人員進入產生的影響。
4.3.3）安全管理
一卡（身份證）一人，資料存檔。采用自動控制管理系統后，用戶均在電腦中記錄了相應的資料，進出記錄也可隨時查詢。可以設置黑名單，一旦列入黑名單，將不在有權限通行，有效的將網吧頑劣分子拒絕在外，大大降低了網吧犯罪率，提供了一個安全的上網環境。
4.3.4）防偽性高
二代、三代身份證技術含量高，保密性極強，加密獨特，具有唯一性，不容易仿造
4.3.5）耐用可靠
根據多年設計、安裝人行通道管理系統的實際經驗，我們設計的網吧出入人行通道系統在設備選型上采用了全不銹鋼設計，整體更加堅固耐用。選用適合各種安裝環境的耐用可靠設備，易安裝固定，穩固可靠。在軟件和系統設計上提供了一套最嚴格、最先進、易用、便于維護和運行可靠的管理系統；既降低操作成本，提高經濟效益和減輕勞動強度，又提高工作效率的現代化管理系統。
4.4）軟件部分主要功能
1、軟件在線升級:我公司不定期更新軟件功能，用戶可自行遠程升級管理軟件，享受增值服務。
2、道閘常開常閉設置:根據突發狀況，可選擇開閘模式，有效管理網吧狀況。
3、系統記錄:上電開機記錄、溫度過高過低記錄、電壓過高過低記錄、不穩定復位記錄、讀卡器線路異常記錄、設備格式化記錄等等。有效記錄了每個門禁控制器的運行情況。
4、防探測鎖定:即拿模擬身份證（卡號）的探測機器來探測讀卡器，那么閘機控制器將自動自我鎖定，并提示給軟件。
5、數據自動修復功能：當提取數據的電腦損壞或記錄丟失時，可通過硬件數據修復來找回讀卡記錄等數據。
6、時鐘自我修正：任何時鐘都有一定誤差，而為了讓時間更準確，那么我們就要通過每天自動修正誤差來實現，使誤差更小。
第五章、系統的構成與設計
5.1）系統拓?fù)浣Y(jié)構圖
網吧出入管理系統可以采用各種網絡拓?fù)浣Y(jié)構，服務器與管理工作站既可以以局域網（LAN）形式聯接也可以通過廣域網對出入口通道閘機進行管理；簡潔，投入使用快，系統穩定性好。投資回報率最高。其拓?fù)浣Y(jié)構方框圖如下所示：
【注：】管理控制中心的PC機的配置方法
1、工作站建議配置：CD2.66G/512M/80G
（最低配置：P41.0G/128M/10G）
2、服務器建議配置：P43.0G/1G/120G
第六章、系統設備與簡介
6.1）網吧通道擺閘
6.1.1）系統介紹
網吧通道擺閘是我公司自行開發、研制、生產的智能通道管理設備，將機械、電子、微處理器控制及各種讀寫技術有機地融為一體，整個產品外形采用不銹鋼板沖壓成型，造型美觀大方，防銹、耐用，且系統對外采用標準電氣接口。適用于單向或雙向控制人流以及電動車、自行車車流的進出口通道，如政府、學校、醫院、銀行、會所、俱樂部、車站、碼頭、企事業單位、小區等，此方案特選用于人流出入復雜的網吧系統。
6.1.2）系統功能
1. 設計合理可靠，噪聲小，運行平穩，使用壽命長；
2. 擺臂打開速度可進行設置，滿足不同場合的要求；
3. 具有故障自檢及報警提示功能，方便用戶的維護及使用；
4. 具有多種工作模式可供選擇，即可雙向讀卡也可一邊讀卡、另一方向禁行；一邊讀卡或另方向自由通行；
5. 防夾、防碰傷功能，在擺臂復位的過程中遇阻時，在規定的時間內電機自動停止工作，默認延時后再次復位（直到復位為止），且力度很小(≤2Kg)；
6. 防沖功能，在沒有接收到開閘信號時，擺臂自動鎖死；
7. 擺臂同步可調（針對雙擺情況）；
8. 具有自動復位功能，開閘后，在規定的時間內未通行時，系統將自動取消用戶的此次通行的權限；
9. 防尾隨，防止一次過多人的非允許情況；
10. 具有自動復位功能，即獲得過閘權限后，在設定的時間內沒有過閘，擺閘自動取消本次權限，恢復到初始狀態；
11. 防水、防曬、耐寒、耐高溫；
12. 采用了獨特的傳動系統，使閘機在零位鎖定、解鎖更加準確、可靠；
13. 可與其他類型通道產品配合使用；
14. 可一鍵切換工作模式；
15. 可根據要求擴展通行模式。
6.1.3）技術參數
1.電源電壓：AC220V±10% 50HZ
2.驅動電機：50W/24V。
3.電機轉速：1600轉/分
4.工作環境溫度：-15℃～ 60℃
5.相對濕度：相對濕度≤90%、不凝露。
6.輸入接口：12V電平信號或脈寬＞100ms的12V脈沖信號，驅動電流＞10mA。
7 擺臂長：600mm
8.最大通道寬：≤1200mm
9.通行速度：35人/分鐘（常開模式）；25人/分鐘（常閉模式）。
10.箱體材料：不銹鋼
11.尺寸：280*1200*1400mm
6.2）網吧通道控制器
外掛機型
6.2.1）系統介紹
英澤電子網吧出入管理系統控制器選用FCARD最新研發設計8900系列控制器。該系列控制器采用最新網絡32位超強處理器，直接支持TCP/IP通信，無須再加網絡芯片或模塊，直接進入網絡交換數據，通信速度更快。（通過提取25萬條記錄來做比較，F(xiàn)C-8900系列門禁控制器通信速度比其它品牌同類產品的快41.5倍。支持管理2個通道、支持每個通道各兩組讀卡器（共4組），支持15.6萬卡與25萬記錄（可擴充），支持漢語語音提示，內部帶有溫度感應器、內部帶有電壓檢測、支持火警接入與輸出、支持匪警接入與輸出、支持毒氣輸入與輸出、支持1路防盜報警、支持二組門磁（帶智能破門監測）、支持二組出門開關、所有輸入均帶光耦隔離、支持二組電鎖控制輸出（NO/NC）、支持多機同時連接通信、智能遠程升級、支持網頁設置部分參數。
6.2.2）系統功能
1.讀卡拍照功能
通過讀卡拍照監控聯動管理，可以在軟件界面查詢是否是本人拿著相應的身份證單獨一個在某個特定的時間點通過了網吧的道閘出入口，利于提高管理的精確性。
2.語音提示指引功能
對于不同的操作行為，本系統都具有相對應的語音提示，例如，合法卡刷卡開門，語音喇叭會自動播報“謝謝”，非法卡讀卡，則播報“該卡未注冊”，以引起相關保安人員的注意。
3.實時監控功能
網吧內所有通道的狀態和行為，都可實時反映于控制室的電腦中，如道閘打開/關閉的狀態，哪個人、什么時間、什么地點等。
4.數據存儲
制器的信息可以上傳到控制計算機進行存儲。（在脫機情況下，門禁控制器能保存數據200000條信息；在掉電的情況下，數據能保持10年）
5.高度自檢功能
系統可通過管理軟件對任意的門點進行遠程設備狀態自檢，隨時自行監測環境溫度、輸入電壓穩定監測、運行穩定情況檢測，降低人員維護成本，提高整體效力，是一款高性能、安全可靠的智能門禁控制器。
6.消防聯動功能
控制器具備了報警輸出和消防輸入的接線端口。系統可通過消防驅動開關對系統啟動消防聯動功能，當樓層消防有消防告警時FC-8900自動將道閘打開，讓人員方便疏散。消防關閉時自動恢復運轉。并可以啟動消防警笛和存儲記錄消防報警記錄的時間。
7.通信加密數據功能
設備和軟件之間的通信進行數據加密，新采用的數據加密算法，讓通信整個過程受到保護，系統更加安全。
6.2.3）技術參數
控制主板圖
1、工作電壓：DC12V<350mA
2. 運行溫度：-25℃～ 70℃
3. 相對濕度：相對濕度0-90%RH，無冷凝。
4. 容量： 15.6萬卡和25萬卡可擴充，脫機存儲20萬條記錄
5. 通信接口：TCP/IP 與RS485可選
6. 通信距離：TCP/IP≤100米，RS485≤1200
7. 讀卡器接口：4個Weigand讀卡器接口
8. 配套軟件：FC-3500T V5.0以上版本，簡體中文，繁體中文，英文可選
9. 輸出控制：支持干節點繼電器NO/NC輸出，支持6A電流、最大過壓AC250V
10. 報警繼電器：2組（一組用于消防報警輸出、一級用于匪警報警輸出）
11. 指示燈：電源1組、心跳1組、讀卡信號1組、每個繼電器1組、TCP/IP 2組、RS485 1組（全部使用高壽命LED發光管）
12. 語音輸出：漢語
13. 尺寸：50 X 105 X 20mm
6.3）讀卡器

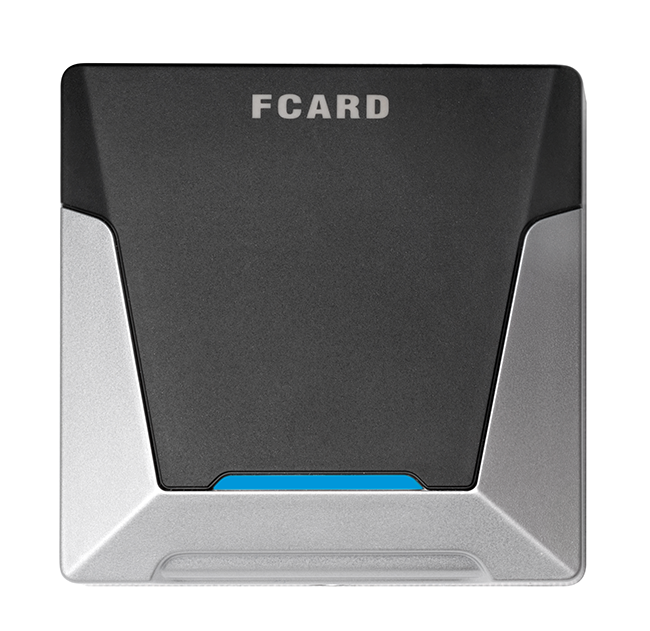

身份證讀卡器
6.3.1）技術參數
1、工作電壓: DC10.8-13.8V(標準12V)，10-70mA
2. 運行溫度：-25℃～ 70℃
3. 相對濕度：相對濕度≤90%、不凝露
4. 通訊接口：Weigend26 bits
5. 通訊距離：≤100m
6. 讀卡速度：＜0.2秒
7 讀卡間隔：＜0.5秒
8. 感應距離： 0-10cm
9. 讀卡類型：身份證
10. 傳輸方式：實時傳輸
11. 尺寸：86*86*20mm

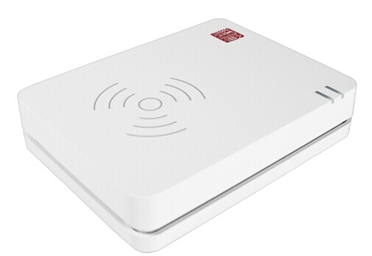

6.4）身份證發卡器
6.4.1）系統介紹
FC-iDR210多功能讀寫器是廣州市英澤電子有限公司最新推出的一款多功能、免驅動程序的身份證讀寫器，可根據需求配置不同部件實現不同卡的讀取和寫入功能。當配置了專用身份證安全控制模塊（SAM）時，可作為第二代居民身份證閱讀器使用。產品內置公安部授權的專用身份證安全控制模塊（SAM），采用國際上先進的TypeB非接觸IC卡閱讀技術，完成對身份證有效性驗證和信息的實時讀取，并通過通訊口將身份證信息上傳到計算機進行解碼、顯示、存儲和查詢等處理。可選配兩個內置PSAM卡座，實現自定義的卡片認證和管理方式。
6.4.2）系統功能
1、身份證信息的讀取、顯示和保存
與隨機閱讀軟件配合，可自動找卡、實時讀取和顯示第二代身份證的文字和照片信息，具有黑名單檢索和實時報警功能。具備保存、查找、刪除、導出、打印等多種功能，可靈活設置信息滯留時間、保存方式、相同記錄保存時間間隔等。
2、操作簡單
采用HID USB接口，無需安裝驅動、無需外接電源，可直接使用。
3.行業應用擴展功能
可根據不同行業應用需求提供WindowsXP、WindowsCE、Linux和UNIX等不同操作系統下的二次開發支持。可兼容讀取其他行業定制的基于Type A、Type B規范的行業非接觸卡。
6.4.3）技術參數
身份證閱讀器
1.工作電壓：DC5V（通過USB取電）
2.運行溫度：0℃～ 50℃
3.相對濕度：相對濕度10%-90%RH，無冷凝。
4.功耗： 1.5W
5.主機接口：1路HID USB DEVICE 2.0或1路RS232
6.蜂鳴器：300-2300HZ
7.二代證安全模塊：內置模快由公安部許可 ，符合二代身份證閱讀設備標準.
8.讀卡距離：>5cm
9.讀卡速度：≤1.5秒
10.存儲器：64KB片載Flash，4KB片載RAM
11.CPU：24M 8bit 高性能處理器
12.無故障工作時間：>5000小時
13.尺寸：144 X 110 X 31.5mm
14.重量：300g

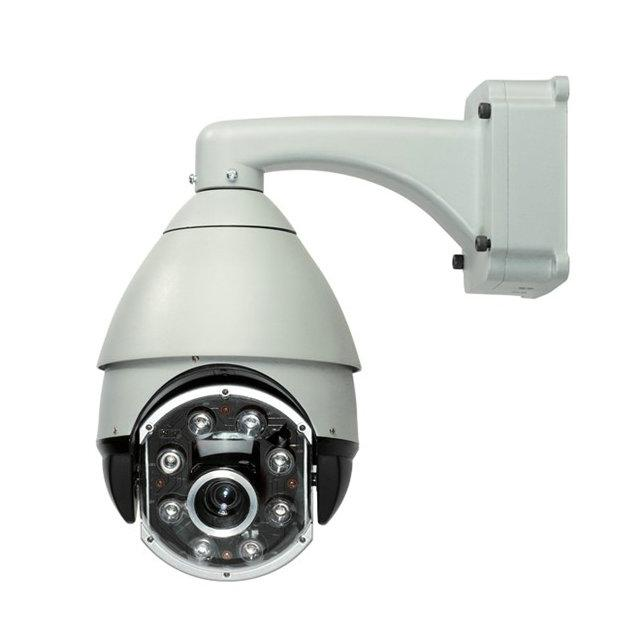

6.5）網絡高清攝像頭
出入自動抓拍高清彩色監控
6.5.1）技術參數
1.可同時支持2個H.264種碼流，1個MJPEG碼流，適于本地、互聯網以及跨平臺訪問；
2.采用CMOS傳感器，支持720P(1280*720)、640*360、320*180實時視頻編碼；
3.支持802.11b/g/n協議，可內置wifi模塊，靈活組建無線監控環境；
4.最大支持32GSD卡存儲，可實現告警拍照和告警錄像；
5.支持四區域移動幀測、并可外接告警探測器，實現對現場全方位布防；
6.內置WEB服務器，使用一個端口傳送所有數據，便于用戶進行網絡設置；
7.支持在多種類型的瀏覽器上觀看設備視頻，如IE、Firefox、Safari等；
8.可使用部分智能手機觀看視頻畫面；
9.廠家為每臺設備分配一廠家域名，設備接入公網后，即可使用該域名訪問設備；
10.廠家提供免費的客戶端軟件，提供多畫面觀看、長時間錄像、錄像回放等功能。
附件一
設備清單：
| 序號 | 產品型號 | 產品名稱 | 品牌 | 數量 | 單位 | 單價 | 小計 | 備注 |
| 1 | FCT-DB325A | 單機芯擺閘 | FCARD | 2 | 臺 | ￥.00 | ￥.00 | |
| 2 | FCT-DB325II | 雙機芯擺閘 | FCARD | 1 | 臺 | ￥.00 | ￥.00 | |
| 3 | FC-8920 | 閘機控制器 | FCARD | 2 | 塊 | ￥.00 | ￥.00 | |
| 4 | FC-185S | 身份證讀卡器 | FCARD | 4 | 臺 | ￥.00 | ￥.00 | |
| 5 | FC-idR210 | 身份證閱讀器 | FCARD | 1 | 臺 | ￥.00 | ￥.00 | |
| 6 | FC-V260 | 網絡攝像頭 | FCARD | 1 | 臺 | ￥.00 | ￥.00 | |
| 7 | ||||||||
| 8 | ||||||||
| A | 設備小計： | 不含稅 | ||||||
| B | 安裝費用： | ％ | ||||||
| C | 稅： | ％ | ||||||
| D | 合計：（人民幣） | |||||||
第七章、施工注意事項
7.1）系統布管要求
1、管子的內徑一般為工程用線外徑的2倍，管子彎通最多不超過2個，如多于2個需要將管徑適當放大。
2、一般情況下，要求使用金屬管，在電磁場干擾很下的情況下，可使用PVC管。
7.2）系統布線要求
1、地下管道主干線布線時需遠離電力線、電放線、電磁干擾等干擾源，建議鐵管走線，且不要和其它回路的導線穿入同一管內。
2、線纜穿管前應將管內積水、雜物清除干凈，穿線時宜涂抹黃油或滑石粉，進入管內的線纜應保持平直，管內線纜不能有接頭和扭結，穿好后應做防潮、防腐處理。
3、注意：有強電磁場干擾環境(如電臺、電視臺附近)則必須將線纜穿入金屬管。
7.3）系統接線技術要求
1、安裝線接口的絕緣層剝離長度應規范，既不可裸露銅線過短造成接觸不良，也不可裸露銅線過長造成設備短路損壞，影響系統的正常工作。裸露部分一般應在5mm左右，并擰緊為一股，再插入接線柱孔內擰緊。
2、最好將線頭上錫或采用專用的壓線夾頭來進行接線。
3、每股線必須用線扎，每根線必須用標簽標識來源。
7.4）備安裝固定要求
1、設備在安裝時必須根據中啟萊提供的安裝圖紙要求進行安裝。在固定方面，要求做到堅固、可靠、平整。
2、配電箱應安裝在避免潮濕、灰塵的地方，盡量給每個強電設備安裝一個空開，至少該系統能有一個空開。
