FC-398E刷卡門禁一體和FC-9088E的接線原理一樣嗎
2017-02-26 17:13
問題詳情:
FC-398E門禁一體機與FC-9088E指紋門禁一體機的接線原理一樣嗎，求提供接線說明書？
專家解答:
您好，感謝您購買我們公司的門禁產品，F(xiàn)C-398E門禁一體機與FC-9088E指紋門禁一體機的接線原理是一樣的，你可以參考以下的圖片進行接線：

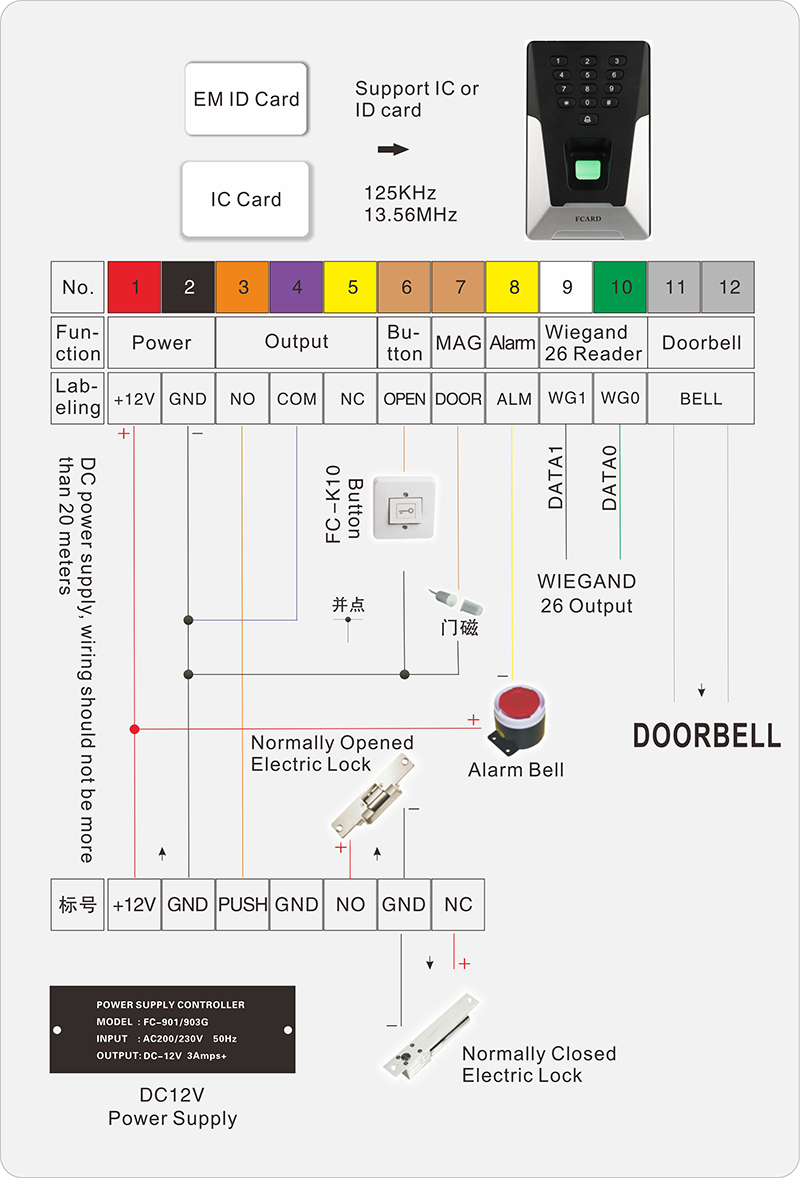

FC-398E門禁一體機接線圖：
接線端口性能：
1、+12V：工作電源正極，輸入范圍：DC9-13.8V
2、GND：工作電源負極，也是信號的公共地
3、NO：繼電器常開點，電流負載能力DC10A/30V
4、COM：繼電器公共點，電流負載能力DC10A/30V
5、NC：繼電器常閉點，電流負載能力DC10A/30V
6、OPEN：出門按鈕開關，低電平開鎖
7、DOOR：門狀態開關，鏈接門磁開關，低電平表示門關
8、ALM：報警輸出端口，有警情時為低電平，電流負載100mAy
9、WG0：維根26讀卡器數據線（數據0）
10、WG1：維根26讀卡器數據線（數據1）
11、BELL：接門鈴開關
FC-9088E門禁一體機接線圖：
您可以與我們的經銷商聯系，獲得FC-398E門禁一體機以及FC-9088E門禁一體機的操作說明書。
如果在接線中您還遇到什么不明白的地方，可以隨時咨詢我們，我們會盡快為您解答的。
